TAPA ROSCADA, MÓDULO DIDÁCTICO.
Resumen: Debido a que la tapa plástica cilíndrica de interior roscado no posee utilidad alguna una vez cumplidos sus fines de sellar el envase y obturar la salida del contenido hasta que se termine el contenido, se ha diseñado un módulo que pueda ser utilizada como didáctico o coleccionable de figuras; para tal efecto se cambió la forma exterior de la tapa, de formato cilíndrico a una estructura cuadrada de lados rectangulares, para que se produzca una perfecta ensambladura, de forma que la unión de varias tapas permita reutilizarlas con los objetivos señalados, se debe incorporar algunos de los tipos de señalados, siendo el más adecuado el tipo cola de milano, que consiste en que en dos sus costados adyacentes existe una garganta tipo cola de milano y en sus opuestos unas protuberancias del mismo tipo, de forma tal que el acople entre las tapas sea perfecto para lograr el efecto deseado.
TIPOS DE ENSAMBLADURAS A USAR:
Ensambladura
“cola de milano” o “cola de pato”:
Ensambladura cabeza de martillo:
Ensambladura bola incrustada:
Ensambladura cabeza de crochet incrustado:
Ensambladura doble cabeza de crochet:
Descripción de lo conocido en la materia.
En la actualidad las tapas cilíndricas de polímero con interior roscado, comúnmente usadas en bebidas gaseosas, cumplen las funciones de sellar el contenido del envase y obturar la salida del mismo hasta que se consuma completamente, por lo que posteriormente se desecha, no poseyendo ninguna otra utilidad conocida.
Con la finalidad de otorgarle una segunda vida útil o nuevo beneficio a este artículo desechable, su forma cilíndrica externa se ha modificado para que pueda ser utilizado como armable didáctico, rompecabezas o para imprimir en su superficie plana o en relieve o en bajorrelieve imágenes o figuras de cualquier cosa, especialmente si son susceptibles de coleccionar.
Descripción de las figuras.
FIG. N° 1: Representa una perspectiva de la tapa de forma paralelepipédica rectangular recta, que se encuentra en situación de ser utilizada para su objetivo principal: sellar el contenido del envase mediante una prolongación de la forma cilíndrica que existe en el interior tapa y que cumple la función de abrazadera que sella el contenido.
FIG. N° 2: Representa una perspectiva de la tapa de forma paralelepipédica rectangular recta, cumplida su vida útil y que está en condiciones de ser desechada, a la que se cortado la prolongación de la forma cilíndrica que servía de abrazadera, estado en que comienza un nuevo ciclo de uso como didácticos, coleccionable o mera entretención.
FIG. N° 3: Representa una vista del reverso de la unidad modular.
FIG. N° 4: Representa una vista lateral de la unidad modular que muestra la parte hembra del ensamble tipo cola de milano o cola de pato.
FIG. N° 5: Representa una vista lateral de la unidad modular que muestra la parte macho del ensamble tipo cola de milano.
FIG. N° 6: Representa una vista del anverso de la unidad modular, superficie plana en la cual se imprimirán imágenes o figuras o cosas, en especial coleccionables, pudiéndose ser el impreso en relieve o en bajorrelieve.
Descripción del Modelo de Utilidad
El modelo corresponde a una modificación de la parte exterior de una tapa plástica de forma cilíndrica con que se sellan algunos envases de líquidos, a una forma paralelepipédica manteniendo en su interior la tradicional forma cilíndrica (1).
En referencia a la figuras N° 1 y N° 2, el modelo está conformado una unidad modular de forma paralelepipédica, que posee en dos de sus costados adyacentes, un canal o garganta (2) donde calzarán las protuberancias (3) existentes en costados adyacentes.
Las cavidades triangulares (4) existentes en cada ángulo de la pieza son opcionales, con la finalidad de economizar materia prima.
REIVINDICACIONES
1– Unidad modular CARACTERIZADO por ser una tapa de polímero cilíndrica con interior roscado, a la que se le cambió su forma exterior cilíndrica por una forma cuadrada, semejante a la mitad de un cubo, el que contiene en uno de sus lados cuadrados, una cavidad roscada para cumplir con las funciones de tapa selladora y obturadora del contenido del envase; en dos de los costados rectangulares contiguos a la cavidad cilíndrica existe un canal o garganta donde calzarán las protuberancias existentes en costados rectangulares opuestos y también adyacentes entre si y con el lado que posee la cavidad cilíndrica, de forma que al acoplar varias de estas unidades se constituyen en un armable o en un panel de rompecabezas o piezas de una colección de imágenes o figuras impresas en superficie plana o en relieve o bajorrelieve.
2– Unidad modular según la reivindicación N° 1, CARACTERIZADO porque su forma es la mitad de un cubo, que en uno de sus costados cuadrados posee una cavidad roscada para cumplir con las funciones de tapa selladora y obturadora del contenido del envase.
3– Unidad modular según la reivindicación N° 1 y N° 2, CARACTERIZADO porque en dos de los costados rectangulares a la cavidad cilíndrica y contiguos entre ellos, existe un canal o garganta para ensamble del tipo cola de milano.
4– Unidad modular según la reivindicación N° 1, N° 2 y N° 3, CARACTERIZADO porque en dos de los costados rectangulares a la cavidad cilíndrica, contiguos entre ellos y opuestos a los lados donde existe el canal o garganta, existe una protuberancia para ensamble del tipo cola de milano.
5– Unidad modular según la reivindicación N° 1, CARACTERIZADO porque en el lado opuesto al que posee la cavidad roscada del cubo, se mantiene liso, siendo posible imprimir imágenes o figuras impresas en superficie plana o en relieve o bajorrelieve.
Ejemplo de tablero de juego:
Ejemplo de rompecabezas impreso:
Ejemplo de rompecabezas para colorear:
Ejemplo de armable modular:
Ejemplo de coleccionables:

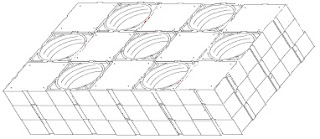

Ejemplo de ladrillo térmico:

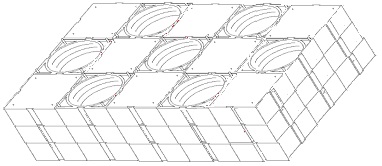

Una mejora al modelo de utilidad presentado, que consiste en unas perforaciones en cada esquina de la cara visible del módulo y una pequeñas patitas en el anverso del mismo, de forma que calcen adecuadamente mediante una mínima presión, se lograr que el modelo sirva para constructos pedagógicos tridimencionales; también será posible utilizar estos módulos para construir ladrillos, cuya principal virtud es que son térmicos, quedando cada módulo-tapa como se muestra en las figuras.
Resumen: Debido a que la tapa plástica cilíndrica de interior roscado no posee utilidad alguna una vez cumplidos sus fines de sellar el envase y obturar la salida del contenido hasta que se termine el contenido, se ha diseñado un módulo que pueda ser utilizada como didáctico o coleccionable de figuras; para tal efecto se cambió la forma exterior de la tapa, de formato cilíndrico a una estructura cuadrada de lados rectangulares, para que se produzca una perfecta ensambladura, de forma que la unión de varias tapas permita reutilizarlas con los objetivos señalados, se debe incorporar algunos de los tipos de señalados, siendo el más adecuado el tipo cola de milano, que consiste en que en dos sus costados adyacentes existe una garganta tipo cola de milano y en sus opuestos unas protuberancias del mismo tipo, de forma tal que el acople entre las tapas sea perfecto para lograr el efecto deseado.
